Կենտրոնախույս օդափոխիչ

FSA Series Centrifugal Fan

ԲրենդAzarakhsh

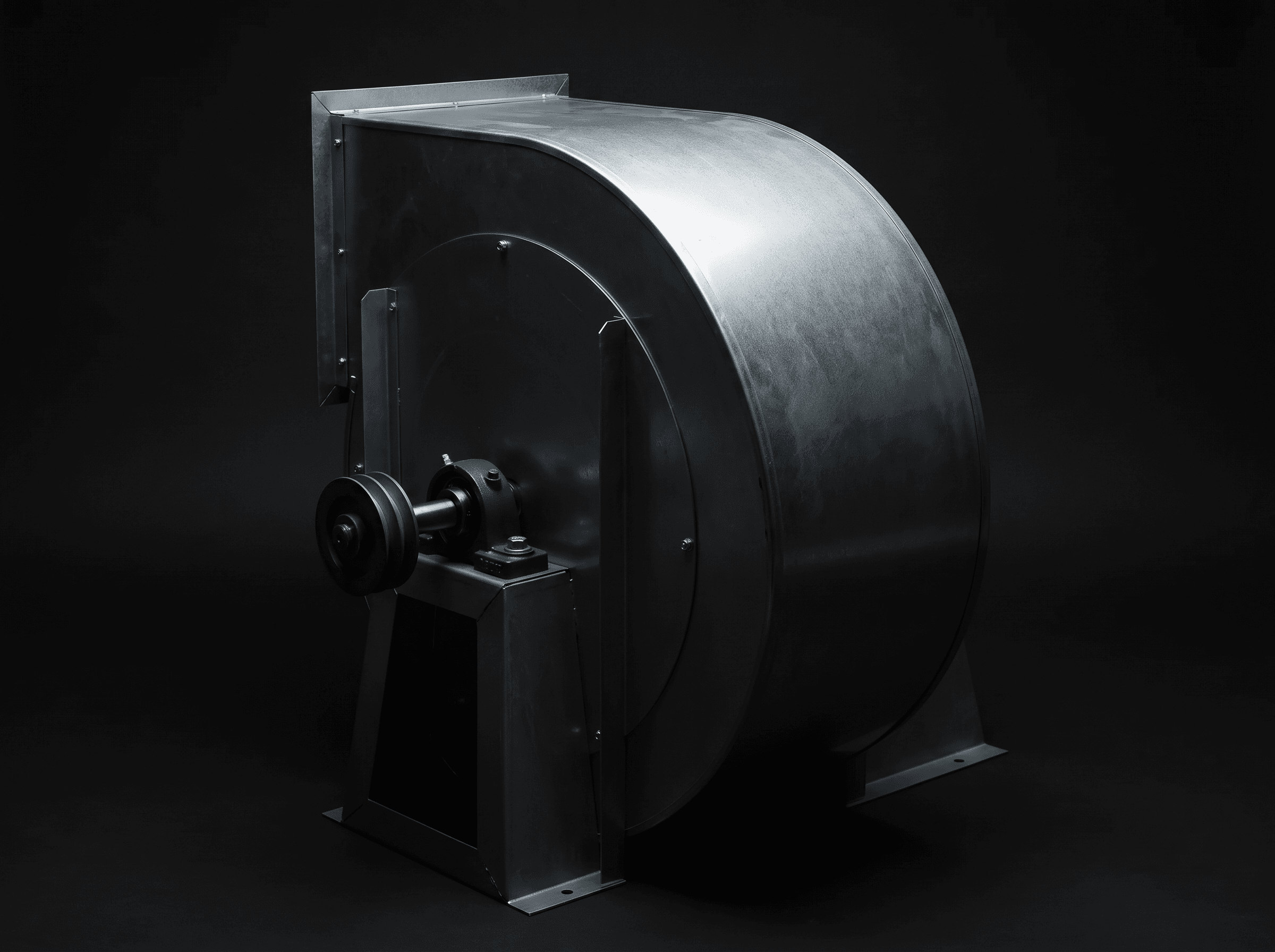

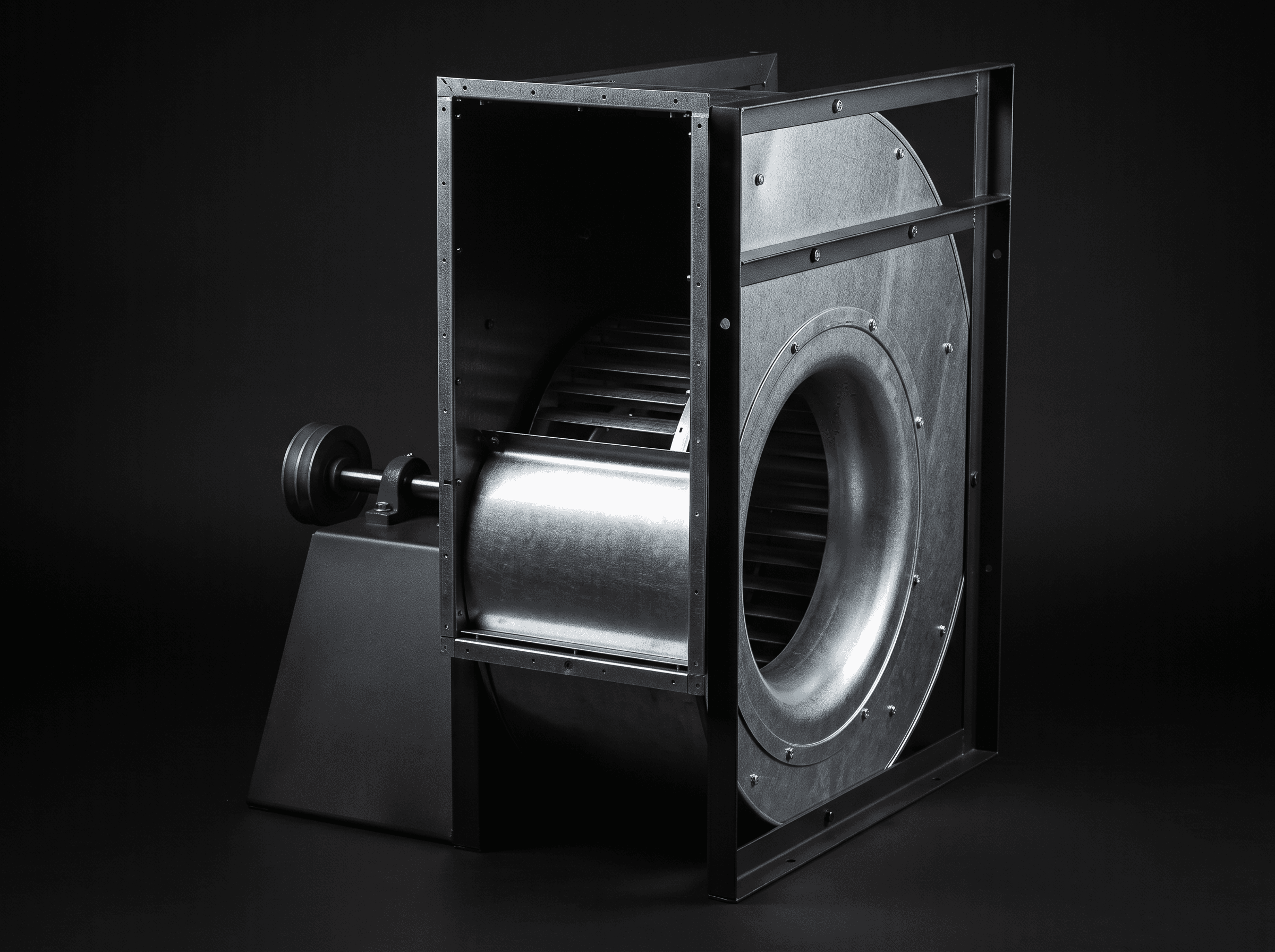

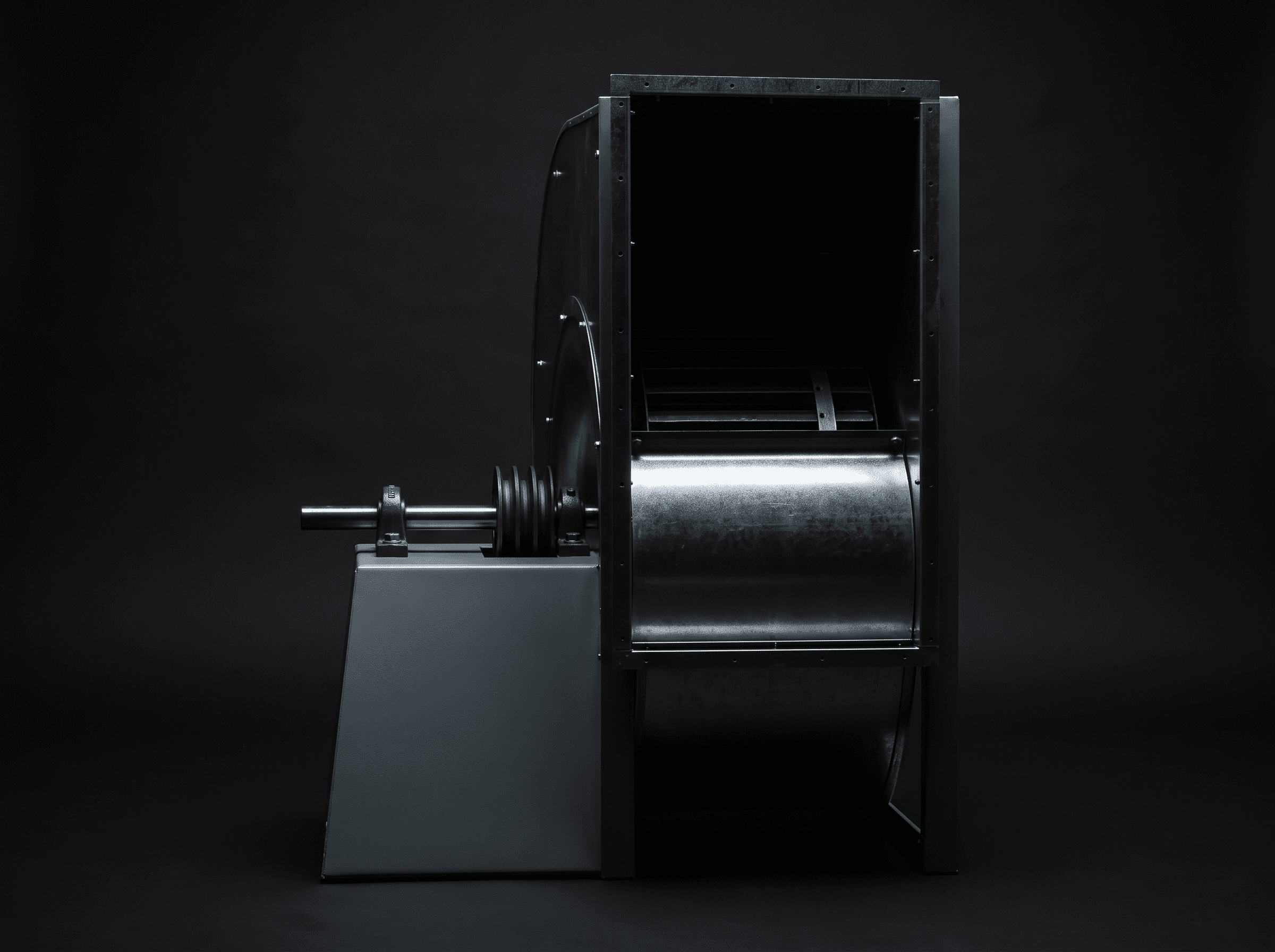

Azarakhsh FSA շարքի միակողմանի կենտրոնախույս օդափոխիչ՝ առաջ կոր անիվներով, գոտիով շարժվող փչակ HVAC-ի, արդյունաբերական օդափոխության և օդի մշակման համակարգերի համար, որը հասանելի է 315մմ-ից մինչև 1400մմ լայնությամբ:

Բնութագրեր

Տեսակ: Մեկ մուտքով կենտրոնախույս օդափոխիչ, առաջ կոր անիվներ
Չափերի միջակայք: FSA 315 – FSA 1400
Շրջանակ: «T» պտուտակակապ շրջանակ՝ ամրակման ոտքերով
Հասանելի է նաև: Լրացուցիչ դասեր և ամրակայված առանցքակալի տարբերակներ՝ ըստ պահանջի

Թողնել հայտ

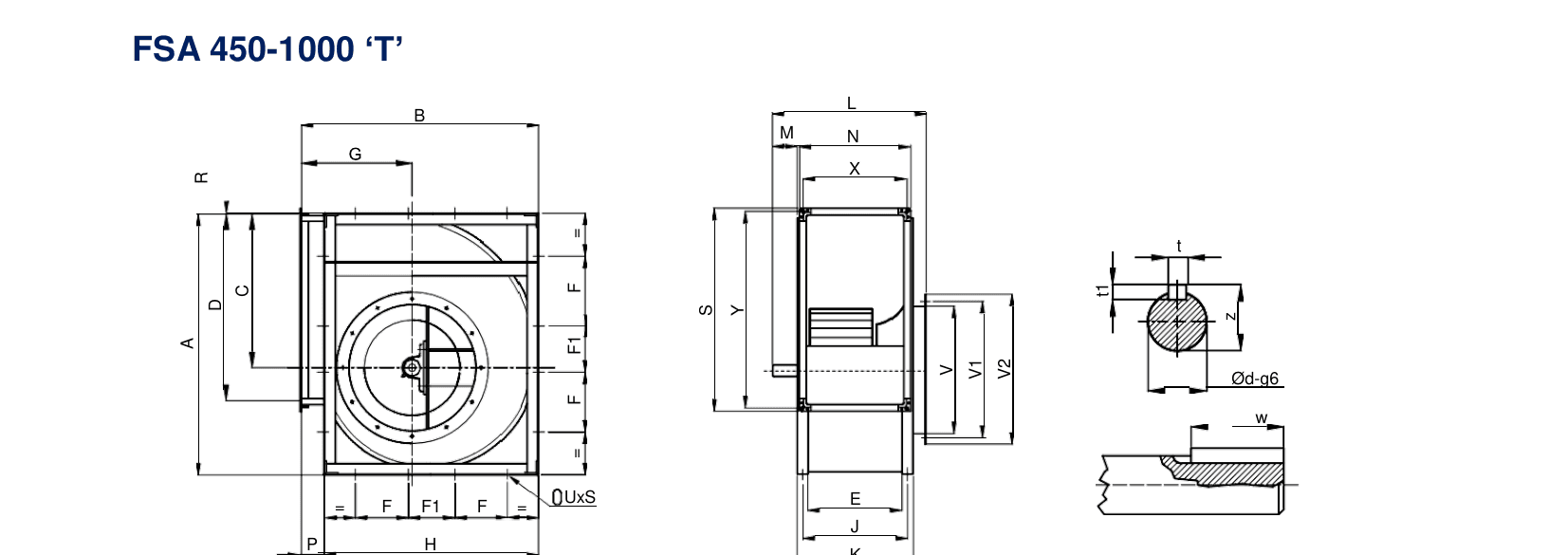

Ամբողջական տեխնիկական աղյուսակ

Մոդել	315	355	400	450	500	560	630	710	800	900	1000	1120	1250	1400
Amm	578	654	736	827	918	1030	1157	1302	1468	1648	1810	2033	2285	2568
Bmm	518	578	650	726	800	892	998	1120	1254	1408	1540	1725	1930	2170
Cmm	340	383	432	486	538	603	679	765	862	971	1066	1200	1353	1515
Dmm	404	452	506	568	638	714	800	898	1006	1130	1266	1422	1524	1794
Emm	204	228	256	288	322	360	404	452	506	568	638	716	804	902
Fmm	330	368	402	200	245	280	328	360	405	455	500	290	300	310
F1mm	—	—	—	111	120	125	110	150	171	189	200	—	—	—
Gmm	236	260	290	322	352	390	434	484	540	604	656	748	830	963
Hmm	480	548	612	681	750	844	945	1057	1180	1319	1450	1630	1831	2057
Jmm	234	268	296	328	362	410	454	502	556	618	688	776	879	977
Kmm	264	308	336	368	402	460	504	552	606	668	738	842	954	1052
Lmm	438	484	512	566	600	644	688	760	814	884	954	1145	1251	1373
Mmm	84	96	96	118	118	114	114	138	138	146	146	160	166	190
Nmm	260	284	312	344	378	416	460	508	562	624	694	772	860	958
Pmm	38	30	38	45	50	48	53	63	74	89	90	95	99	113
Rmm	3	6	5	5	5	7	6	7	7	7	9	9	9	13
Smm	460	508	562	624	694	770	856	954	1062	1186	1322	1478	1580	1850
Vmm	315	355	400	450	500	560	630	710	800	900	1000	1120	1250	1400
V1mm	356	395	438	487	541	605	674	751	837	934	1043	1180	1303	1480
V2mm	395	435	480	530	580	646	716	796	886	986	1086	1226	1356	1506
Xmm	232	256	284	316	350	388	432	480	534	596	666	744	832	930
Ymm	432	480	534	596	666	742	828	926	1034	1158	1294	1450	1552	1822
tmm	8	10	10	12	12	14	14	14	14	18	18	18	20	20
t1mm	7	8	8	8	8	9	9	9	9	11	11	11	12	12
wmm	40	50	50	70	70	70	70	90	90	90	90	110	110	110
zmm	33	38	38	43	43	48.5	48.5	53.5	53.5	64	64	69	74.5	79.5
Shaft ∅dmm	30	35	35	40	40	45	45	50	50	60	60	65	70	75
Keyway (uxs)mm	13x18	13x18	13x18	13x18	13x18	13x18	13x18	17x22	17x22	17x22	17x22	17x22	17x22	17x22
