Կենտրոնախույս օդափոխիչ

BDB Series Centrifugal Fan

ԲրենդAzarakhsh

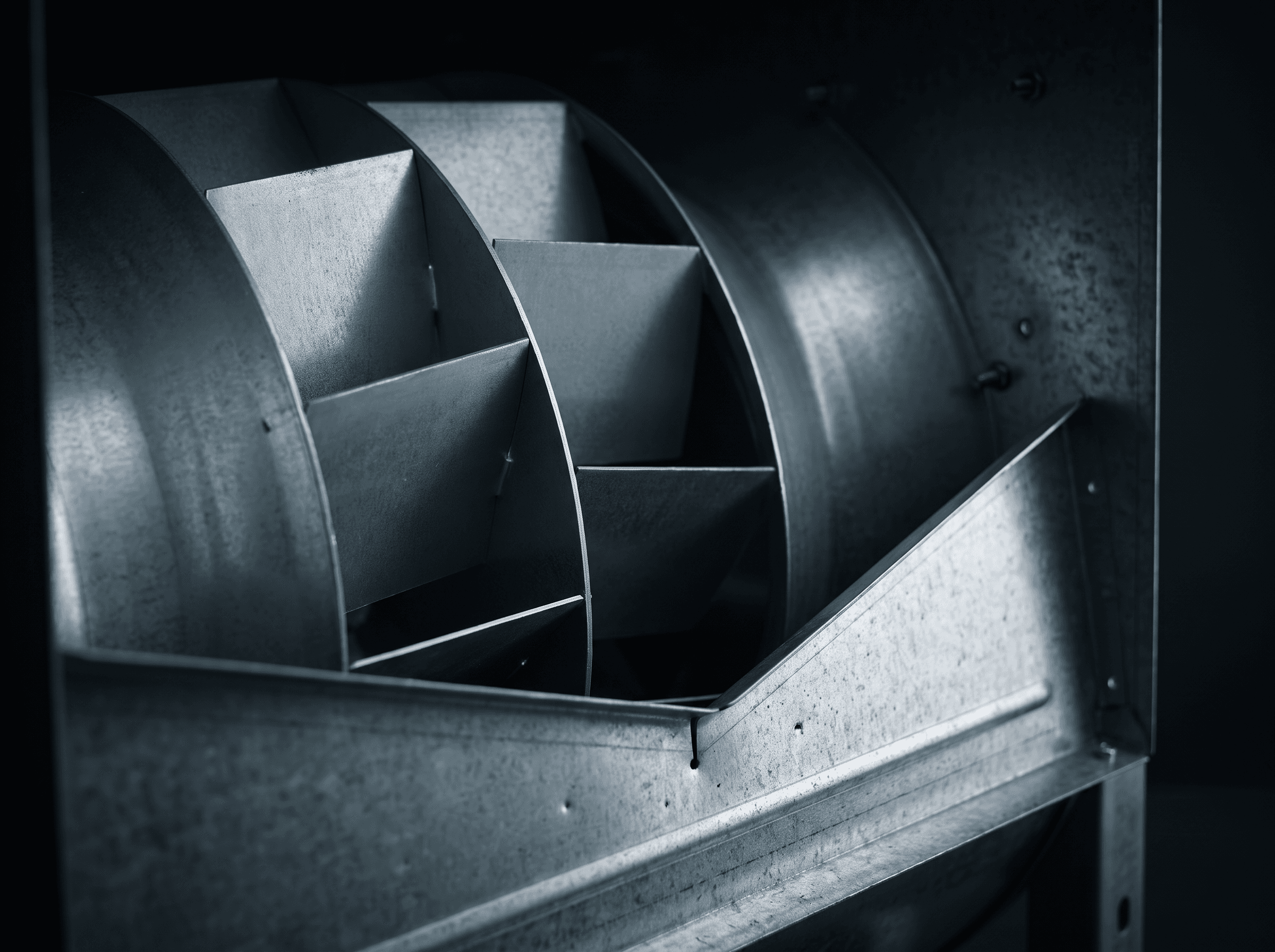

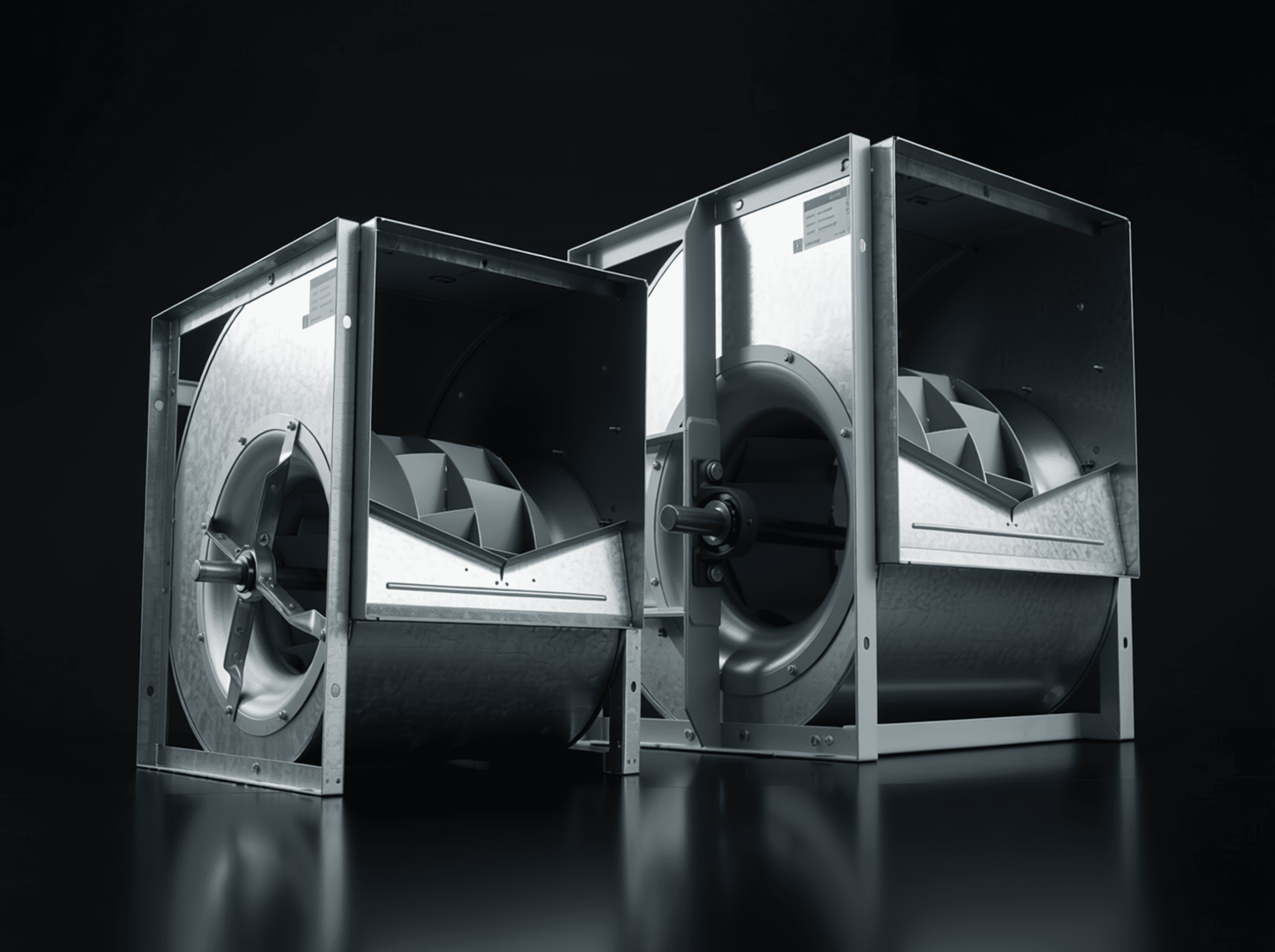

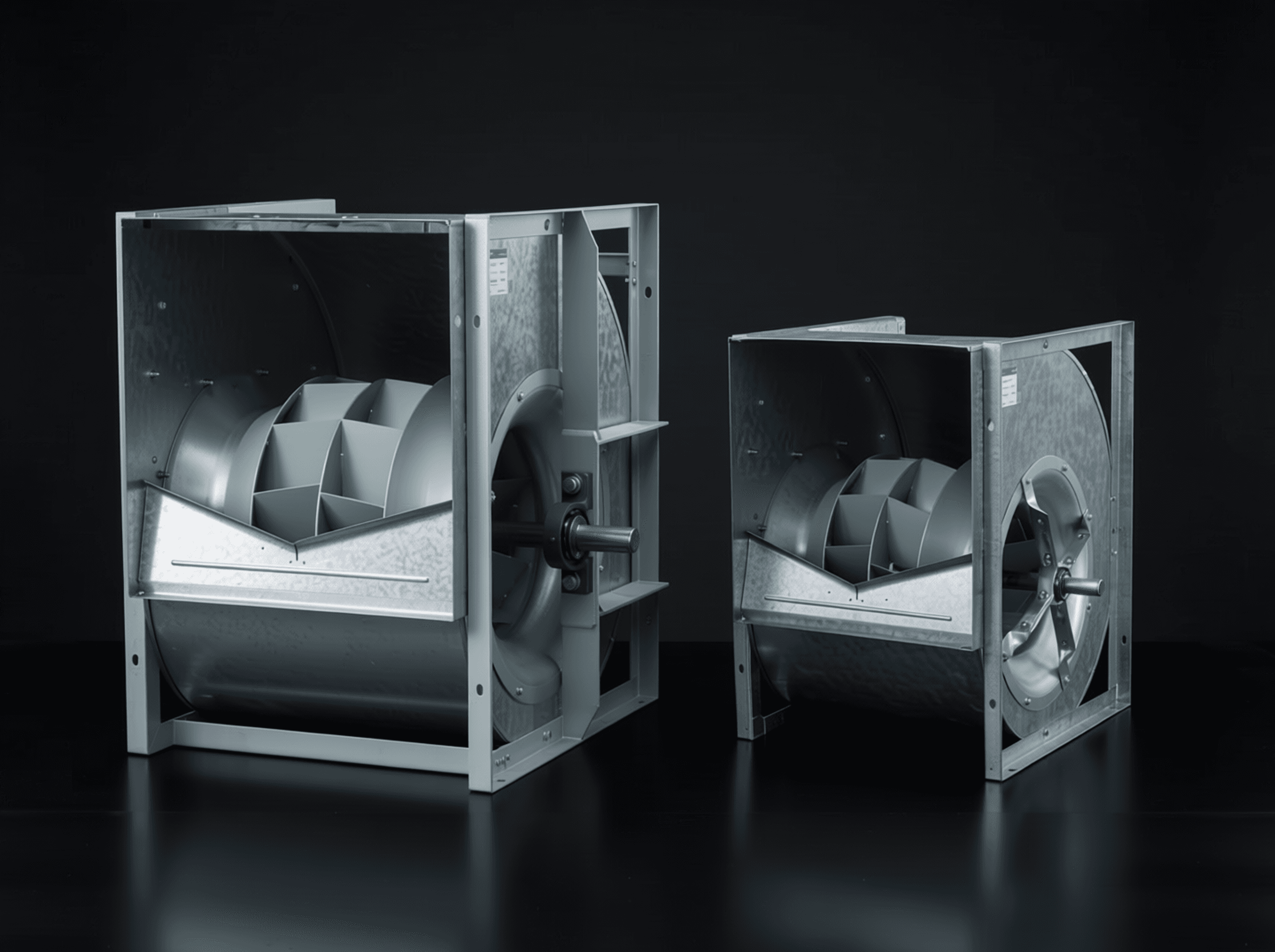

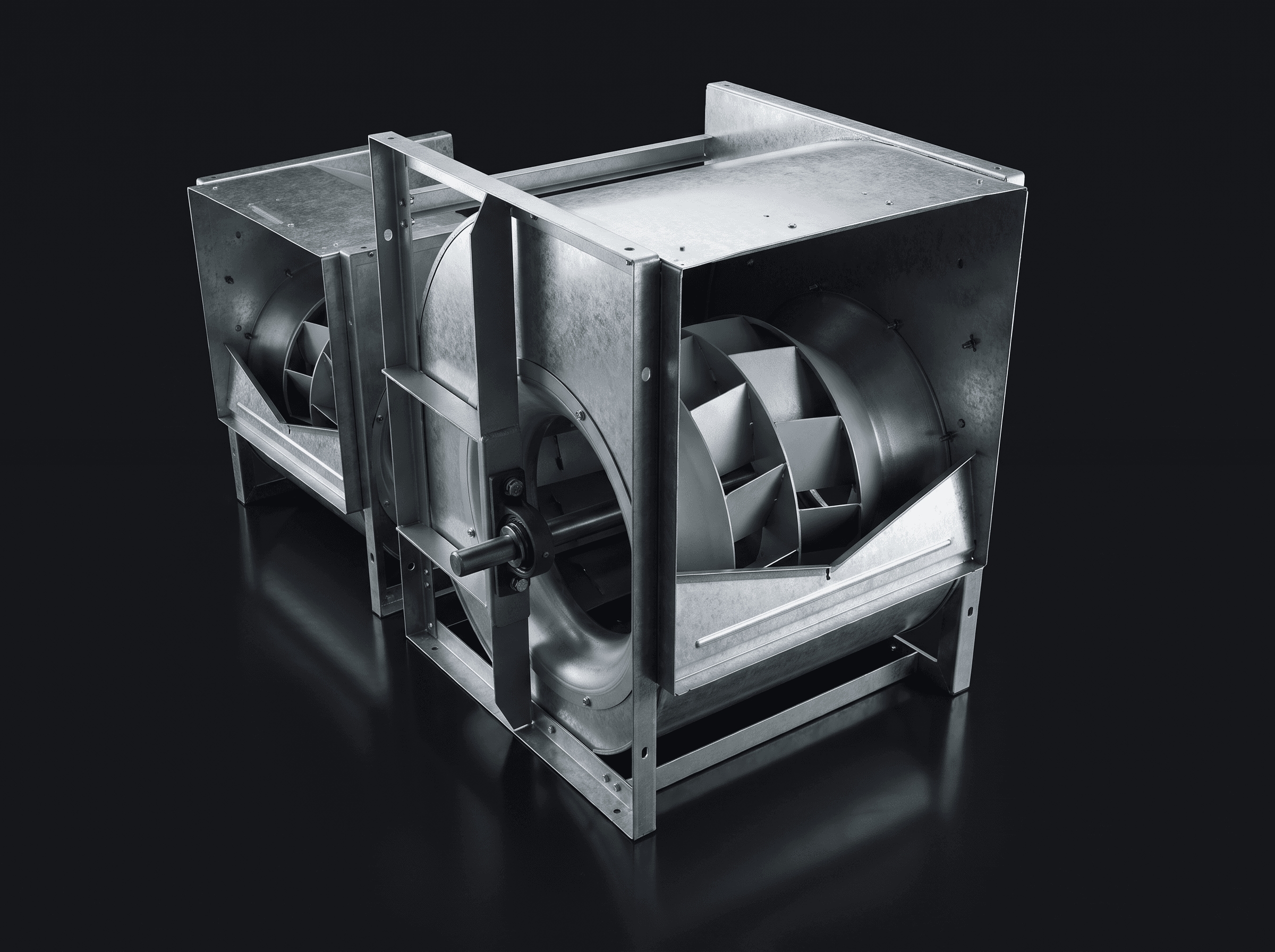

Azarakhsh BDB շարքի երկշերտ կենտրոնախույս օդափոխիչ՝ հետընթաց կորացված անիվներով, գոտիով շարժվող փչակ, որը կառուցված է HVAC-ի, արդյունաբերական օդափոխության և օդի մշակման համակարգերի համար, հասանելի է 315մմ-ից մինչև 1400մմ լայնությամբ:

Բնութագրեր

Տեսակ: Կրկնակի խորշիկ կենտրոնախույս օդափոխիչ, հետադարձ կոր անիվներ
Չափերի միջակայք: BDB 315 – BDB 1400
Դասեր: S-C (ստանդարտ), T (բարձր արագություն), X (գերբարձր արագություն)
Առավելագույն արագություն: Մինչև 5100 պտույտ/րոպե (չափսից կախված)
Հասանելի է նաև: T2M երկշարժիչային և BDB 600-2000 ծանրաբեռնված «X» շրջանակի տարբերակներ

Թողնել հայտ

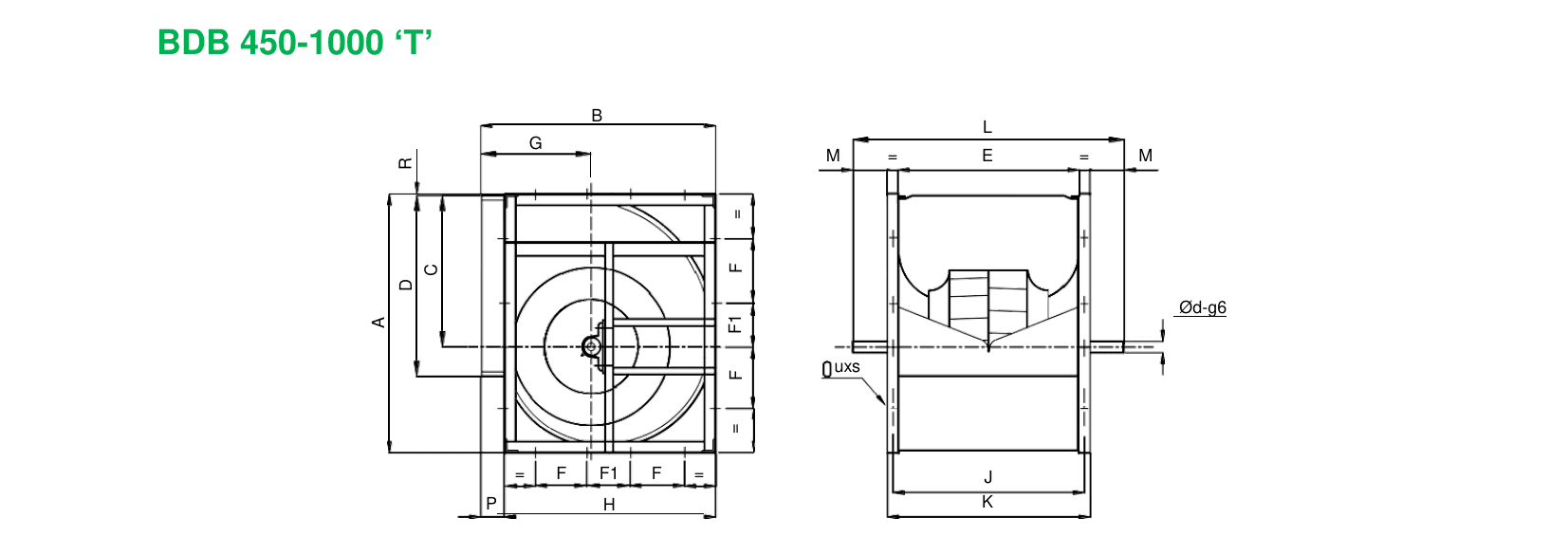

Ամբողջական տեխնիկական աղյուսակ

Մոդել	315	355	400	450	500	560	630	710	800	900	1000	1120	1250	1400
Amm	578	654	736	827	918	1030	1157	1302	1468	1648	1810	2033	2285	2568
Bmm	518	578	650	726	800	892	998	1120	1254	1408	1540	1725	1930	2170
Cmm	340	383	432	486	538	603	679	765	862	971	1066	1200	1353	1515
Dmm	404	452	506	568	638	714	800	898	1006	1130	1266	1422	1524	1794
Emm	404	452	506	568	638	714	800	898	1006	1130	1266	1422	1524	1794
Fmm	330	368	402	200	245	280	328	360	405	455	500	290	300	310
F1mm	—	—	—	111	120	125	110	150	171	189	200	—	—	—
Gmm	236	260	290	322	352	390	434	484	540	604	656	748	830	963
Hmm	480	548	612	681	750	844	945	1057	1180	1319	1450	1630	1831	2057
Jmm	434	492	546	608	678	764	850	948	1056	1180	1316	1482	1599	1869
Kmm	464	532	586	648	718	814	900	998	1106	1230	1366	1548	1674	1944
Lmm	632	718	772	878	956	1080	1166	1280	1388	1566	1724	1800	1975	2260
Mmm	84	93	93	115	119	133	133	141	141	168	179	193	220	227
Nmm	—	—	—	—	—	—	—	—	—	—	—	59	81	89
Pmm	38	30	38	45	50	48	53	63	74	89	90	95	99	113
Rmm	3	6	5	5	5	7	6	7	7	7	9	9	9	13
Shaft ∅d (TL)mm	30	35	35	40	40	45	50	50	55	60	60	—	—	—
Shaft ∅d (TM)mm	30	35	35	40	45	45	50	55	55	60	70	75	80	80
Keyway (uxs)mm	13x18	13x18	13x18	13x18	13x18	13x18	13x18	17x22	17x22	17x22	17x22	17x22	17x22	17x22
